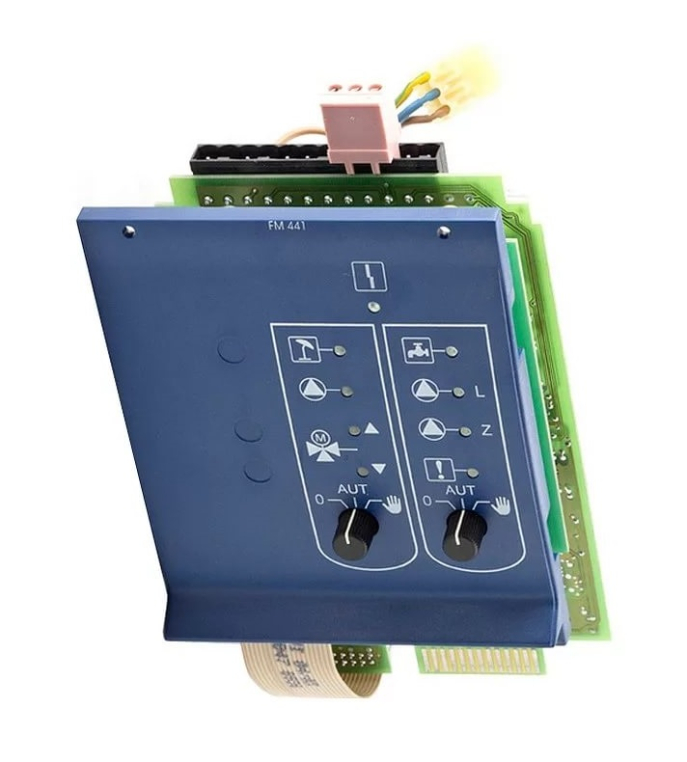

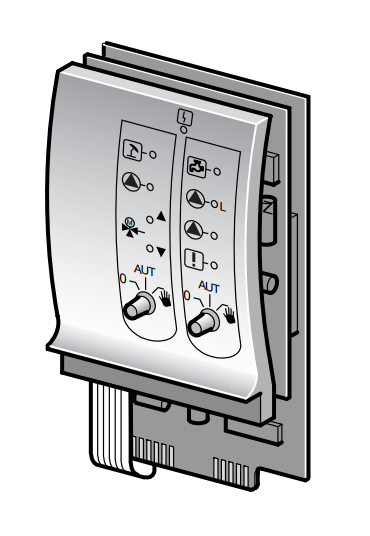

Функциональный модуль Buderus FM441 RU (30004861)

Функциональный модуль Buderus FM441 предназначен для управления процессом приготовления горячей воды в контуре ГВС с емкостным водонагревателем и регулирования одного отопительного контура со смесителем. Монтаж модуля осуществляется легко и быстро – соединительные штекеры имеют цветовую и цифровую кодировку.

При условии, что приготовление горячей воды в емкостном водонагревателе не является основной функцией системы управления (например, Logamatic 4121, 4211 или 4211 P), установка модуля FM441, поможет быстро решить эту проблему. Система управления автоматически распознает функциональный модуль и показывает все возможные для регулирования параметры на сервисном уровне пульта MEC2.

Модуль Buderus FM441, с помощью светодиодной индикации, обеспечивает простоту управления основными рабочими режимами. В случае возникновения какой-либо неисправности, на панели ярко загорится соответствующая лампочка.

Основные функции модуля Buderus FM441:

• Регулирование по времени процесса приготовления горячей воды загрузочным насосом бака, ежедневный контроль, термическая дезинфекция и управление циркуляционным насосом.
• Разовая загрузка бака вне заданного периода отопления или для активизации термической дезинфекции.
• Передача на пульт управления МЕС2 сообщения о неисправности загрузочного насоса бака или инертного анода.
• Приоритетный или параллельный режим работы с отопительными контурами.
• Регулирование по наружной температуре одного отопительного контура с исполнительным органом и циркуляционным насосом.
• Подключение отдельного пульта ДУ отопительного контура для регулирования по комнатной температуре.
• Автоматическое переключение режима лето-зима.
• Ручной режим управления с возможностью переключения выкл/авт.режим/ручной режим.

• Рабочее напряжение (при 50Гц): 230В.
• Потребляемая мощность: 2ВА.
• Выход загрузочного насоса бака-водонагревателя: 5А.
• Выход циркуляционного насоса (циркуляция): 5А.
• Выход циркуляционного насоса отопительного контура 1: 5А.
• Управление исполнительным органом отопительного контура: 230В.
• Время выбега серводвигателя: 120сек (диапазон установки 10 - 600).
• Вид регулятора: трехпозиционный регулятор (режим PI).
