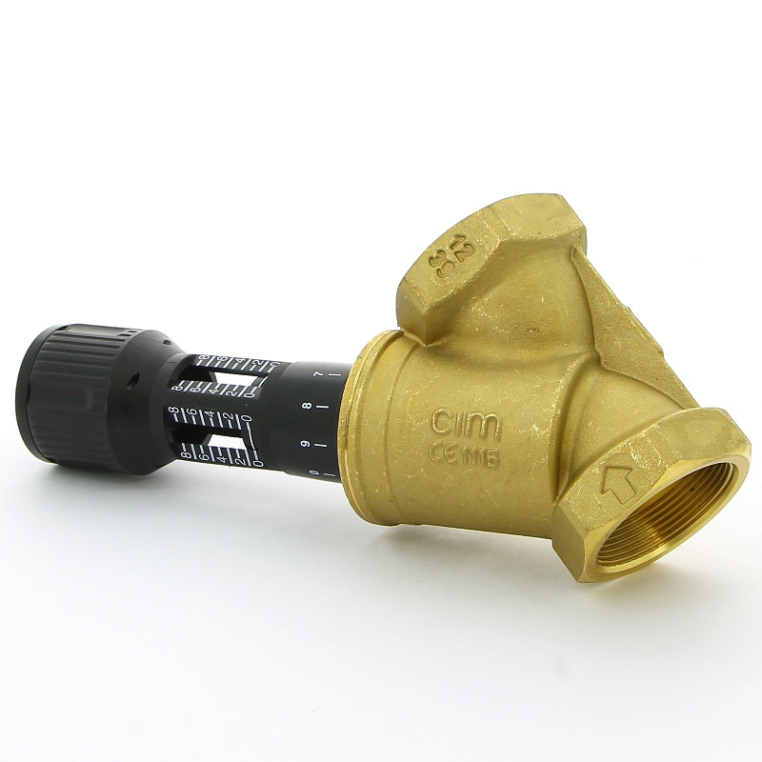

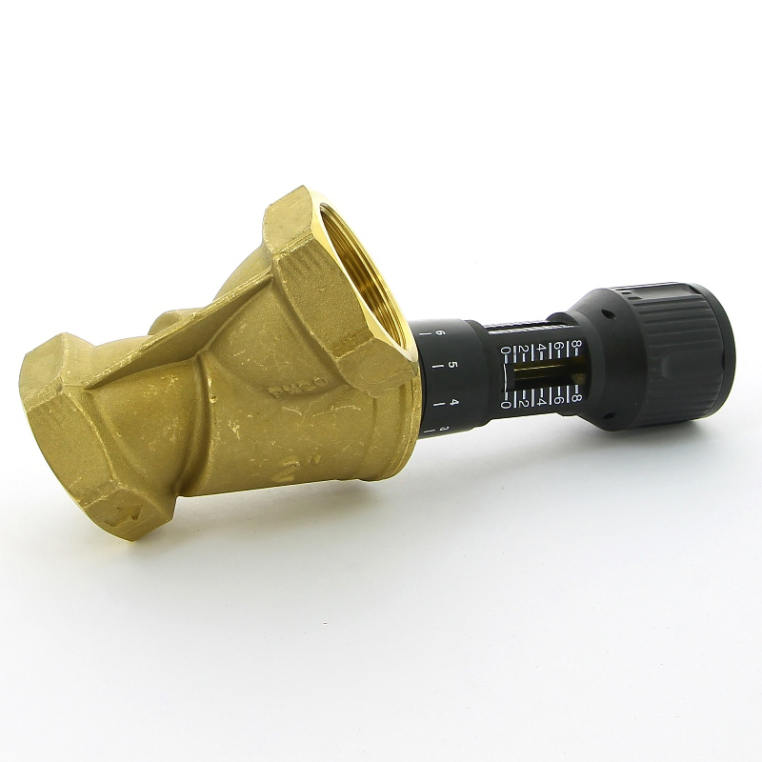

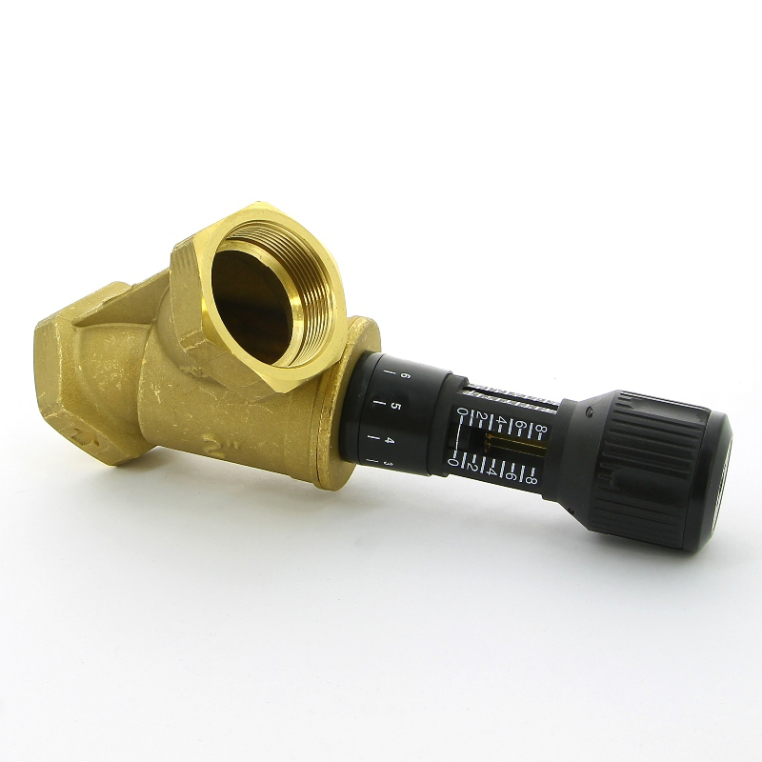

Клапан балансировочный ручной BB CIM 747OT с фиксацией настройки 2 измерительных ниппеля Cimberio 2" предназначен для гидравлической балансировки систем отопления, охлаждения и внутреннего водоснабжения. Выпускается с внутренней латунной резьбой. Ручной клапан обеспечивает высокую точность регулировки во всем диапазоне настроек – точность измерения для клапанов с постоянной диафрагмой 5%. Устройство может применятся в системах отопления и охлаждения с рабочим давлением до 25 бар и температурой теплоносителя в пределах от -10 оС до +120 оС. Клапан имеет измерительную диафрагму фиксированного размера и рукоятку с функцией перекрытия
Особенности и преимущества ручного балансировочного клапана CIM 747OT:
- Измерительная диафрагма фиксированного размера
- Клапан поставляется с двумя измерительными ниппелями
- Рукоятка с функцией перекрытия; индикаторная шкала настроек клапана, читаемая под любым углом
- Функцией защиты настройки
- Точность измерения для клапанов с постоянной диафрагмой 5%.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Производитель: Cimberio
- Артикул: CIM 747OT N 2'
- Серия: CIM 747OT
- Модель: CIM 747OT N 2'
- Страна: Италия
- Тип присоединения: резьба
- Вид соединения: ВВ
- Тип: клапан балансировочный

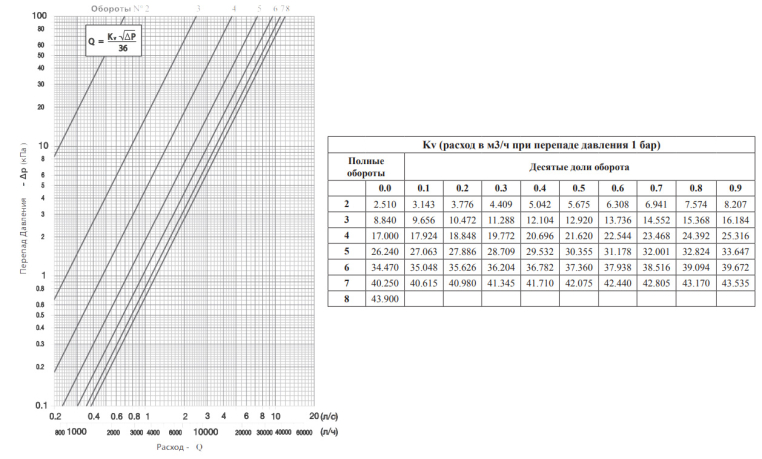

- Kvs, м3/час: 47.4
- Диапазон балансировки по расходу, м3/час: 2,51-43,90
- MAX рабочее давление, бар: 25
- MAX рабочая температура, °C: 120
- MIN рабочая температура, ˚С: -10
- Особенности: защита настройки от постороннего вмешательства с запоминанием отрегулированной позиции при помощи шестигранного ключа; диафрагменная система измерения расхода обеспечивает высокую точность измерения в пределах ±5% во всем диапазоне установок клапана; индикаторная шкала установок клапана, читаемая под любым углом; резьбовой стопорный механизм для точной фиксации установок клапана
- Применение: применяется в системах отопления, кондиционирования, горячего и холодного водоснабжения, а также для некоррозионных жидкостей

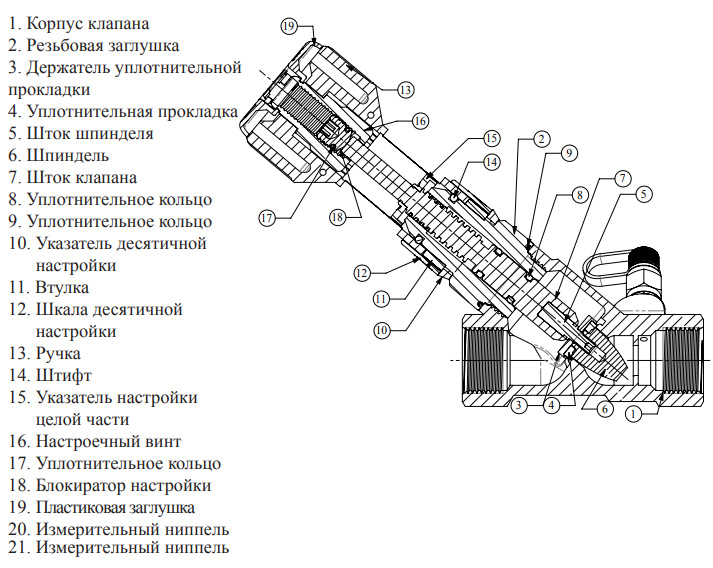

- Материалы: золотник клапана с прокладкой — EPDM
- Материал: латунь
- Категория: регулирующая арматура – балансировочные клапаны
- Тип: балансировочный ручной клапан
- Область применения: системы отопления, охлаждения, водоснабжения

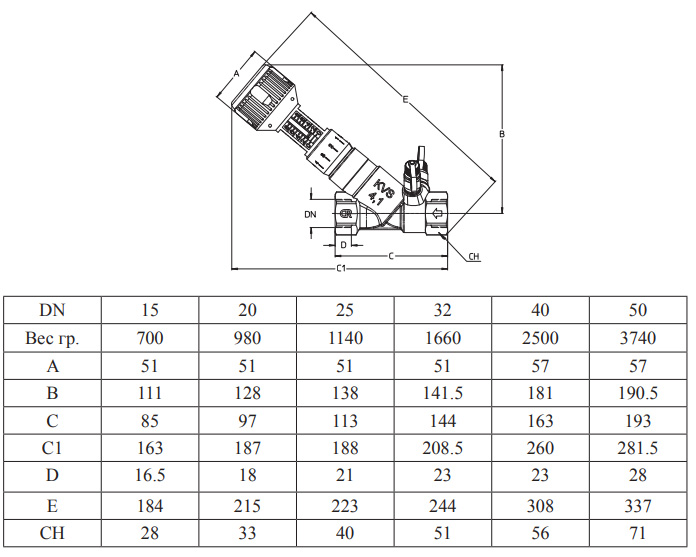

- Присоединительный размер: DN 50 (2")
- Резьба: цилиндрическая внутренняя BB, «мама» – «мама»
- Материал резьбы: латунь
- Настраиваемый расход: 2,519-43,900 куб.м/ч
- Kvs: 47,4 куб.м/ч
- Максимальное рабочее давление: 25 бар
- Максимальная температура: +120 оС
- Минимальная температура: -10 оС
- Рабочая среда: воды и гликоль
- Материал корпуса: стандартная латунь OT
- Материал уплотнительных колец: EPDM Perox
