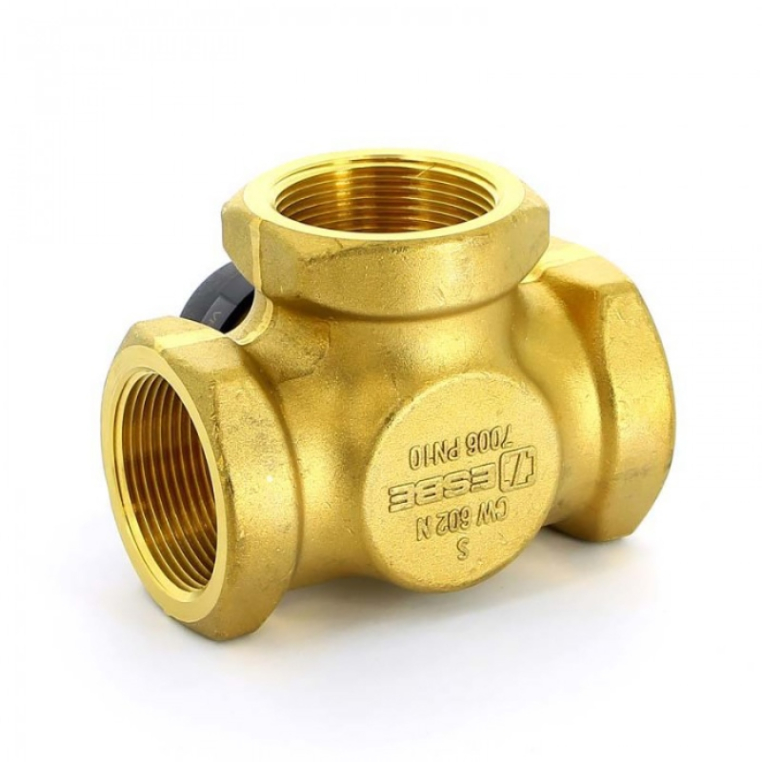

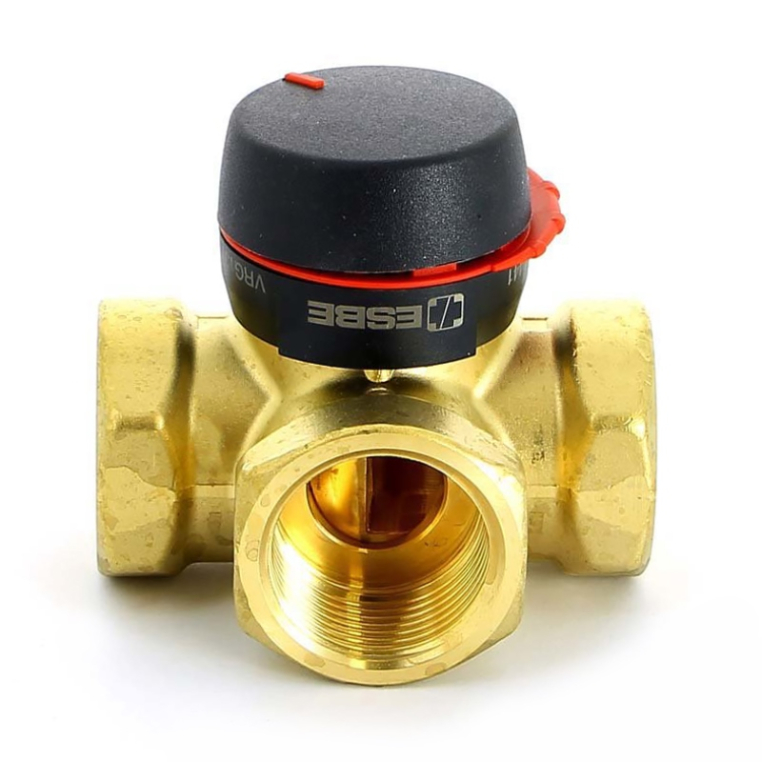

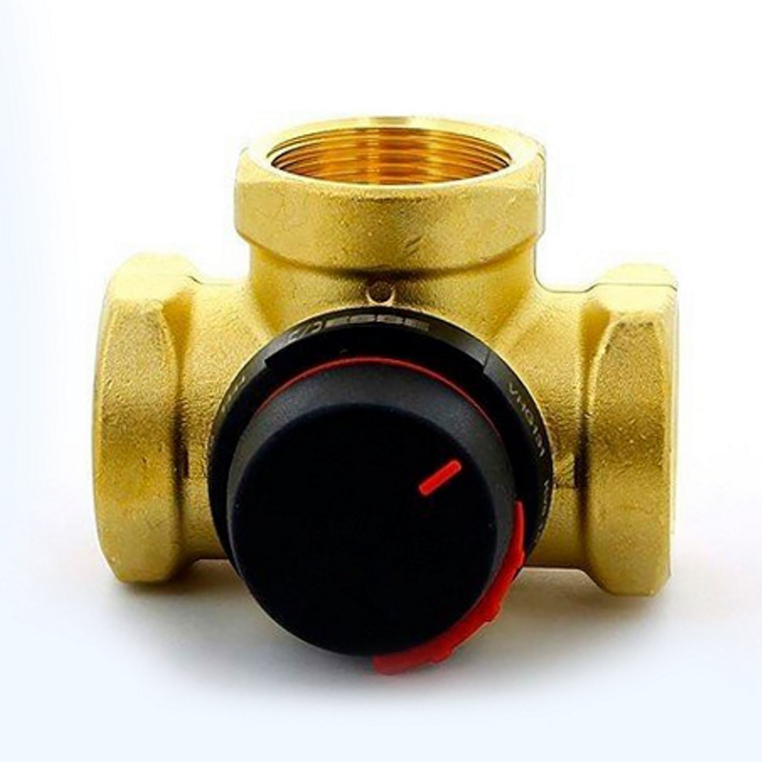

Клапан трехходовой смесительный Esbe VRG131 резьбовой латунный присоединение G 1/2" представляет собой трехходовой клапан для смешивания и отвода воды. Серия клапанов VRG130 является группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного высокопроизводительного сплава, позволяющего их использование в системах горячего водопровода, отопления и охлаждения. Клапан комбинируется с приводами и контроллерами Esbe. Для более легкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90 градусов. Шкала позиции клапана может быть переключена и повернута, обеспечивая широкий выбор монтажных положений.
Вместе с приводами серии Esbe ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением, и они имеют чрезвычайную точность регулировки благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения. Трехходовые клапаны имеют широкую сферу применения: радиаторное отопление, теплый пол, комфортное охлаждение, нагрев от солнечных батарей, вентиляция, зональные отопительные системы. Узкая и компактная конструкция клапана обеспечивает легкий доступ при сборке и разборке клапана
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Производитель: Esbe
- Артикул: 1160 04 00
- Серия: VRG131
- Модель: VRG 131 1/2"
- Страна: Швеция
- Тип присоединения: резьба
- Вид соединения: ВВВ
- Тип: резьбовой
- Kvs, м3/час: 1.6
- MAX рабочее давление, бар: 10
- MAX рабочая температура, °C: 110
- MIN рабочая температура, °C: -10
- Применение: 3-ходовой термостатический смесительный клапан предназначен для смешивания и отвода отопления комфортного охлаждения подогрева полов солнечного отопления вентиляции зонирования
- Перекачиваемая жидкость: вода
- Материалы: втулка и шток - PPS композит, уплотнение — EPDM, золотник - износостойкая латунная поверхность
- Давление блокировки,бар: 2
- Момент силы (при номинальном давлении), Нм: 5
- MAX рабочая температура временно, °C: 130
- Диапазон Kv/Kv мин: 100
- Утечка: утечка через закрытый клапан, в % от потока, отводной — 0,02; утечка через закрытый клапан, в % от потока, смесительный — 0,05
- Материал: латунь коррозионно стойкая
- Модель: 1160 04 00
- Категория: регулирующая арматура
- Тип: трехходовой смесительный клапан
- Область применения: отопление, теплый пол, охлаждение, вентиляция

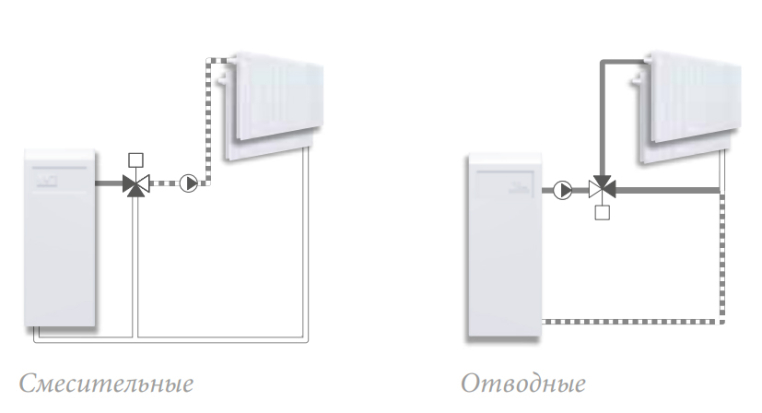

- Функции: смешивание и отвод воды
- Управление: ручное
- Автоматическое регулирование: да – сервопривод ARA600 и контроллеры ESBE серии 90

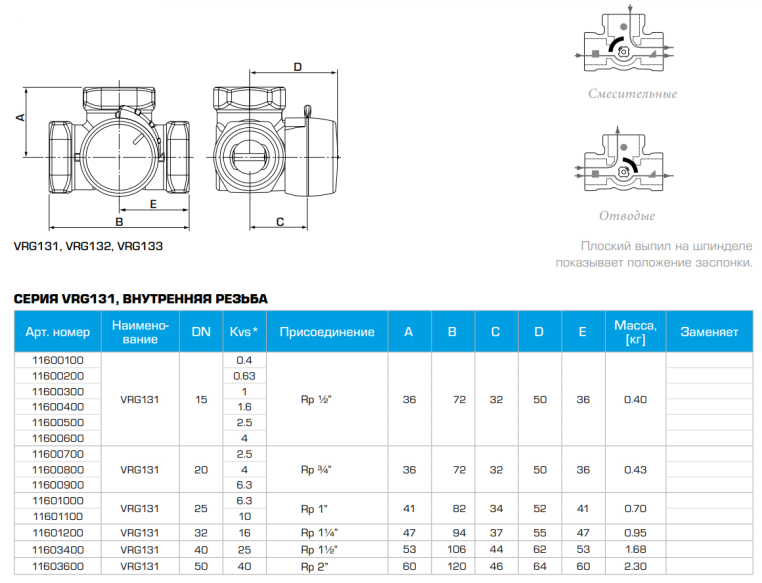

- Присоединительный размер: G 1/2" (DN 15)
- Резьба: цилиндрическая внутренняя B «мама» латунь

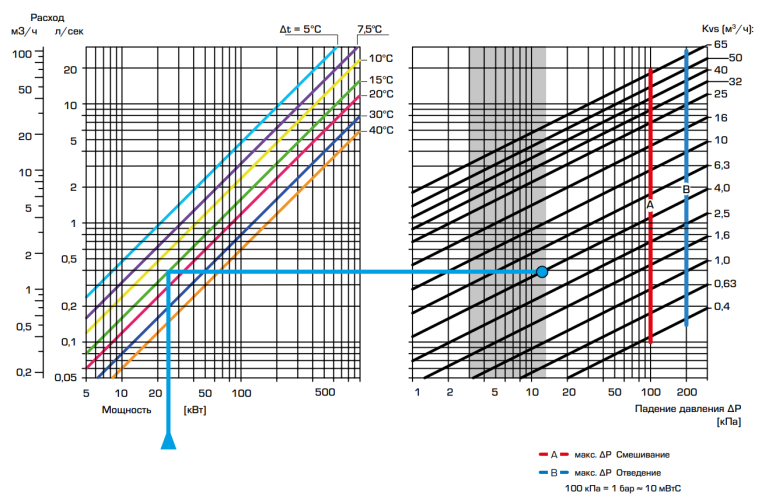

- Kvs (пропускная способность): 1,63 куб.м/ч
- Крутящий момент: менее 3 Нм
- Максимальная температура теплоносителя: 110 оС (временно – до 130 оС)
- Утечка через закрытый клапан: 0,02-0,05% потока
- Максимальное рабочее давление: 10 бар
- Максимальный перепад давления: 1-2 бар
- Давление блокировки: 2 бар
- Диапазон регулирования Kv/Kv мин, A-AB: 100
- Обратный клапан: нет
- Фильтры механической очистки: нет
- Материал корпуса: латунь, стойкая к коррозии
- Золотник: изностойкая латунная поверхность
- Материал штока и втулки: PPS композит
- Материал уплотнительной прокладки: EPDM
- Рабочая среда: вода, гликолевая/этаноловая смесь 50%
- Гарантия: 12 месяцев
